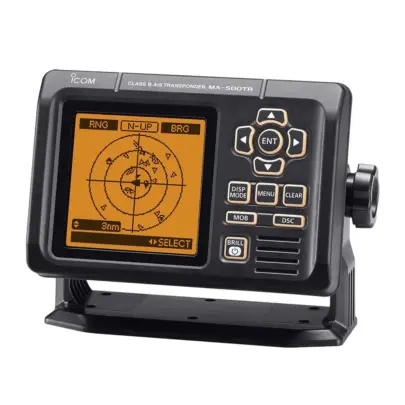

Class B Ais Transponder MA-500TR

Icom MA-500TR adalah transponder AIS kelas B untuk kapal Non-Solas seperti kapal kesenangan, kapal kerja, dan kapal kecil.

Harga sudah termasuk:

– Antenna Shakespeare
– MXG-5000 GPS receiver
– Bracket

Description

Class B Ais Transponder MA-500TR

Spesifikasi MA-500TR Radio Marine, Navigasi sebuah transponder AIS kelas B untuk kapal-kapal non-SOLAS seperti kapal pesiar, kapal kerja, dan kapal kecil. Informasi kapal Anda akan secara otomatis dipancarkan pada interval tetap atau di bawah kendali stasiun dasar. MA-500TR menerima dua saluran AIS (Ch. 87B dan Ch. 88B) secara simultan dan menerima informasi AIS Kelas A dan Kelas B. Informasi yang dipancarkan oleh MA-500TR meliputi kode MMSI, nama kapal, panggilan, jenis kapal, posisi antena GPS, posisi kapal, SOG (Kecepatan atas permukaan laut), COG (Arah pergerakan), tanggal dan waktu UTC, tipe antena GPS, PA (Akurasi posisi), dan lain-lain.

Radio Marine MA-500TR memiliki fitur layar plotter yang mirip dengan layar radar maritim. Dukungan tampilan layar seperti north-up, course-up dan zoom jangkauan dari 0,125 NM hingga 24 NM. Tampilan daftar target menampilkan semua kapal yang dilengkapi dengan AIS dan target. Tampilan daftar bahaya menampilkan daftar kapal yang berada dalam jarak CPA 6 NM dan TCPA 60 menit dari kapal Anda. Daftar bahaya dapat diurutkan berdasarkan urutan CPA atau TCPA. Selain jenis tampilan ini, layar detail menampilkan berbagai informasi tentang target AIS yang dipilih.

Ketika sebuah kapal masuk ke dalam jangkauan CPA dan TCPA, ikon kapal akan berkedip pada tampilan plotter dan mengeluarkan suara beep. Ketika terhubung dengan peralatan audio eksternal yang terpasang pada menara dek, fungsi alarm tabrakan akan memberi peringatan bahkan ketika Anda berada jauh dari transponder AIS.

MA-500TR memiliki konektor D-SUB 15 pin yang menyediakan 3 baris input/output NMEA di panel belakang. Kabel konektor NMEA yang disediakan mempermudah instalasi dan koneksi ke radio VHF dan peralatan navigasi lainnya. MA-500TR dilengkapi dengan penerima GPS MXG-5000S, yang merupakan penerima GPS paralel 12 saluran dengan fungsi SBAS.

Sudah termasuk antenna Shakespeare, Bracket dan MXG-5000 GPS receiver

Apa itu AIS Transponder?

Transponder AIS pada kapal Anda secara otomatis menerima informasi yang disiarkan oleh kapal lain yang dilengkapi dengan AIS dan stasiun dasar, sementara informasi statis dan dinamis kapal Anda sendiri juga ditransmisikan. Sinyal AIS dapat mencapai tempat di mana radar tidak dapat menjangkaunya, menunjukkan kapal yang dilengkapi AIS yang sebaliknya mungkin tersembunyi, seperti di seberang pulau atau di belakang kapal yang lebih besar. Kapal komersial SOLAS sudah diwajibkan membawa transponder AIS Kelas A, sehingga posisi Anda akan diketahui oleh kapal besar di dekat Anda. MA-500TR meningkatkan keselamatan Anda di laut.

Transponder AIS Kelas B

MA-500TR adalah transponder AIS Kelas B untuk kapal Non-SOLAS seperti kapal kesenangan, kapal kerja, dan kapal kecil. Informasi kapal Anda akan secara otomatis ditransmisikan pada interval tetap atau di bawah kendali stasiun dasar. MA-500TR menerima dua saluran AIS (Ch. 87B dan Ch. 88B) secara simultan dan menerima informasi AIS Kelas A dan Kelas B. Informasi yang ditransmisikan oleh MA-500TR adalah:

Kode MMSI
Nama kapal
Tanda panggil
Jenis kapal
Posisi antena GPS
Posisi kapal
SOG (Kecepatan di atas tanah)
COG (Arah di atas tanah)
Tanggal dan waktu UTC
Tipe antena GPS
PA (Akurasi Posisi)

Operasi Sederhana

Tampilan Plotter terlihat seperti tampilan radar laut. North-up, course-up, dan zoom rentang dari 0,125 NM hingga 24 NM didukung. Tampilan daftar Target menampilkan semua kapal yang dilengkapi AIS dan target yang terdeteksi. Tampilan daftar Bahaya menunjukkan daftar kapal yang berada dalam jarak CPA 6 NM dan TCPA 60 menit dari kapal Anda. Daftar Bahaya dapat diurutkan berdasarkan urutan CPA atau TCPA. Selain jenis tampilan ini, layar Detail menampilkan berbagai informasi tentang target AIS yang dipilih.

CPA dan TCPA untuk Pengelolaan Risiko Tabrakan

Ketika kapal masuk ke dalam jangkauan CPA dan TCPA, ikon kapal berkedip pada tampilan Plotter dan mengeluarkan bunyi beep. Ketika terhubung ke peralatan audio eksternal yang dipasang di menara dek, fungsi alarm tabrakan akan memberi peringatan bahkan saat Anda jauh dari transponder AIS.

Panggilan DSC Individu*

Ketika terhubung ke radio VHF Icom yang kompatibel, mudah membuat panggilan DSC individu. Pilih kapal menggunakan tombol kursor MA-500TR dan kemudian tekan tombol “DSC” pada MA-500TR. Tidak diperlukan untuk memasukkan nomor MMSI secara manual.

100 Titik Waypoint Memory

Hingga 100 titik waypoint dapat disimpan dalam daftar waypoint. Tombol “MOB” memungkinkan Anda untuk menetapkan waypoint pada posisi Anda

Pesan Terkait Keselamatan

Ketika MA-500TR menerima pesan terkait keselamatan dari transponder AIS Kelas A, ikon pesan akan muncul di layar Plotter. Hingga 20 pesan DSC yang diterima disimpan secara otomatis dalam memori log.

Input/Output NMEA 3 Garis

MA-500TR memiliki konektor D-SUB 15-pin yang menyediakan 3 garis input/output NMEA pada panel belakang. Kabel konektor NMEA yang disediakan memudahkan instalasi dan koneksi ke radio VHF dan peralatan navigasi lainnya.

Penerima GPS Hadir dengan MA-500TR

Penerima GPS MXG-5000S adalah penerima GPS paralel 12 saluran dengan fungsi SBAS.

Fitur Lainnya

Layar dot-matrix penuh dengan pencahayaan latar dan kontras yang dapat disesuaikan
Perlindungan tahan air IPX7 (hingga kedalaman 1m selama 30 menit, kecuali koneksi)
Fungsi diagnosis diri
Instalasi flush mount dengan MB-75 opsional
Fungsi peringatan lambat

SPESIFIKASI

	MA-500TR
Operating frequencies	161.975MHz, 162.025MHz (Ch 87B, 88B, default)156.025–162.025MHz
Type of emission	16K0GXW (GMSK)
Antenna impedance	50Ω
Usable temperature range	–20°C to +60°C; –4°F to +140°F
Power supply requirement	12V DC (9.6–15.6V)
Current drain (at 12.0V DC)	Tx 1.5A Rx 0.7A
Dimensions (W×H×D) (projections not included)	165×110×123 mm; 6.5×4.33×4.84 in
Weight (approx.)	1.0kg; 2.2lb

Transmitter

	MA-500TR
Output power	2W
Modulation	GMSK
Conducted spurious emission	Less than –36dBm

Receiver

	MA-500TR
Sensitivity (20% error rate)	–110dBm (AIS/DSC)
Adjacent Ch. selectivity	More than 70dB (AIS/DSC)
Spurious response	More than 70dB (AIS) More than 70dB (DSC)
Intermodulation	More than 65dB (AIS/DSC)
Conducted spurious emission	Less than –57dBm (AIS)

Data interface

	MA-500TR
Data Input Interface	NMEA1, NMEA3: IEC 61162-1:2000 (4,800bps) or IEC 61162-2 (38,400bps)NMEA2: IEC 61162-2 (38,400bps)Sentence format (common to NMEA1–3): RMC, GGA, VTG, GSA, GSV, DTM, GNS, GLL, and GBS*¹Input level (2V applied): Less than 2mA
Data Output Interface	NMEA1, NMEA3: IEC 61162-1:2000 (4,800bps) or IEC 61162-2 (38,400bps)NMEA2: IEC 61162-2 (38,400bps)Sentence format: NMEA1: DSC, RMC, GGA, VTG, GSA, GSV, GBS, DTM, DSE, GNS and GLLNMEA2: VDM, VDO, ALR, ACA, ACS, TXT, RMC², GGA², GNS², GLL², VTG², GSA², GSV², GBS² and DTM*²NMEA3: RMC, GGA, VTG, GSA, GSV, GBS, DTM, GNS, and GLLOutput level: 5V, 40mA Max. RS-422 balanced type
Rating of alert terminal	24V DC, 500mA max.

*¹	Untuk menggunakan receiver GPS pihak ketiga dengan MA-500TR, diperlukan receiver GPS dengan fungsi RAIM.
*²	Bergantung pada pengaturan keluaran AIS.
