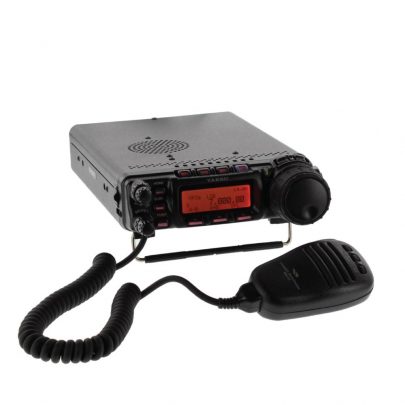

Yaesu FT-857D
Fitur Yaesu FT-857D, Radio RIg, Radio SSB
Desain Ultra Kompak
Mengukur hanya 6,1” x 2” x 9,2”, FT-857 adalah pemancar multimode HF/VHF/UHF up to 100W terkecil di dunia! Desain kasusnya yang tangguh adalah karya masterpiece dari desain ergonomis, dengan tombol dan sakelar yang sering digunakan terletak dengan nyaman untuk akses mudah.
Desain Penerima Berkualitas Tinggi
Membangun pada kinerja yang terkenal dari FT-1000D, Mark-V FT-1000MP, dan FT-897, para insinyur Yaesu telah menciptakan depan FT-857 untuk lantai kebisingan yang sangat rendah, bersama dengan rentang dinamis yang lebar. Dengan menggunakan arsitektur up-conversion untuk HF dengan IF pertama 68,33 MHz, FT-857 dilengkapi dengan sistem superheterodin konversi ganda (konversi tiga pada FM), dengan IF kedua pada 10,7 MHz. Penyaringan bandpass yang luas di depan, bersama dengan pemilihan perangkat yang hati-hati dan distribusi gain, menghasilkan sistem penerima yang siap untuk tantangan sinyal kuat pada band yang padat hari ini!
Cakupan Frekuensi yang Luas
Memberikan cakupan pengirim untuk band Amatir HF, 50 MHz, 144 MHz, dan 430 MHz, FT-857 juga mencakup cakupan penerimaan pada 100 kHz hingga 56 MHz, 76 hingga 108 MHz, 118-164 MHz, dan 420-470 MHz. Nikmati kegembiraan dalam memantau keselamatan masyarakat, bersama dengan siaran cuaca, siaran AM dan FM, komunikasi penerbangan, serta aksi pada band Ham!
Sistem Memori yang Serbaguna Yaesu FT-857D
FT-857 menyediakan hingga 200 saluran memori “Utama”, masing-masing dapat diberi nama dengan label Alfanumerik hingga delapan karakter. 200 Memori ini dapat dipisahkan menjadi setidaknya 10 Grup Memori dari 20 Memori masing-masing. Untuk kenyamanan tambahan, Anda juga mendapatkan “Memori Cepat” dan “Saluran Beranda” pada setiap band, ditambah sepuluh pasangan memori batas-band, untuk membatasi operasi pada sub-band jika Anda suka.
Pemrosesan Sinyal Digital (opsional)
Untuk penolakan gangguan yang lebih superior dan “talk power” pemancar, sirkuit DSP opsional FT-857 meningkatkan kedua sisi dari sirkuit komunikasi. Unit DSP FT-857 dilengkapi dengan chip D/A high-tech 24-bit untuk pemrosesan sinyal. Termasuk di dalamnya adalah filter Bandpass, Auto-Notch, dan Noise Reduction, bersama dengan Equalizer Mikrofon.
Dial Pemutar Radio Besar dan Ergonomi Luar Biasa
Kemudahan operasi FT-857 ditingkatkan oleh dial pemutar utama berdiameter besar (1,7”), yang mirip dengan knob tuning dari banyak rig stasiun basis. Langkah tuning yang dapat dipilih adalah 2 kHz/4 kHz per putaran memungkinkan
SPESIFIKASI YAESU FT-857D
|
GENERAL
|
|
|
Frequency Range: Receive:
|
0.1-56, 76-108, 118-164 and 420-470 MHz |
|
Transmit:
|
160 – 6 Meters including 60 Meters |
| 2 Meters | |
| 70 Centimeters (Amateur bands only) | |
| 5167.5 kHz: Alaska Emergency Frequency | |
| (U.S.A. version only) | |
|
Emission Modes:
|
A1 (CW), A3 (AM), A3J (LSB/USB), |
| F1 (9600 bps Packet), F2 (1200 bps Packet), F3 (FM) | |
|
Synthesizer Steps (Min.):
|
10 Hz (CW/SSB), 100 Hz (AM), |
| 100 Hz (FM), 100 Hz (WFM) | |
|
Antenna Impedance:
|
50 Ohm, Unbalanced |
|
Operating Temp. Range:
|
-10 °C to +60 °C (14 F to 140 F) |
|
Frequency Stability:
|
Better than ą4 ppm (-10 °C to +50 °C) |
|
Power Requirements:
|
DC 13.8V ą10 %, Negative Ground |
|
Current Consumption:
|
Receive (Squelched): 0.55A, |
| Receive (Max. Audio): 1A | |
| Transmit: 22A (@ 100W RF output) | |
|
Case Size:
|
6.1″ (W) x 2.0″ (H) x 9.2″ (D) (155 x 52 x 233 mm) |
|
Weight:
|
4.6 lb. (2.1 kg.) |
|
TRANSMITTER
|
|
|
Power Output:
|
160 – 6m: 100 Watts (25 Watts AM carrier) |
| 2m: 50 Watts (12.5 Watts AM carrier) | |
| 70cm: 20 Watts (5 Watts AM carrier) | |
|
Modulation Types: SSB:
|
Balanced Modulator |
|
FM:
|
Variable Reactance |
|
AM:
|
Early Stage (Low Level) |
|
FM Maximum Deviation:
|
ą5 kHz (ą2.5 kHz on FM-N) |
|
Spurious Radiation: Harmonics:
|
At least 50 dB down (1.8 – 29.7 MHz) |
|
At least 60 dB down (50/144/430 MHz)
|
0 |
|
Non-harmonic:
|
At least 50 dB down (1.8 – 29.7 MHz) |
| At least 60 dB down (50/144/430 MHz) | |
|
Carrier Suppression:
|
At least 40 dB |
|
Opp. Sideband Suppression:
|
At least 50 dB |
|
SSB Frequency Response:
|
400 Hz – 2600 Hz (-6 dB) |
|
Microphone Impedance:
|
200 – 10 k Ohm (Supplied microphone: 2 k Ohm) |
RECEIVER |
|||
|
Sensitivity:
|
SSB/CW | AM-N | FM |
|
100 kHz – 1.8 MHz (IPO off):
|
– uV | 32 uV | – |
|
1.8 – 28 MHz:
|
0.25 uV | 2 uV | – |
|
28 – 30 MHz:
|
0.2 uV | 2 uV | 0.50 uV |
|
50 – 54 MHz:
|
0.125 uV | 1 uV | 0.2 uV |
|
144/430 MHz:
|
0.125 uV | – | 0.2 uV |
| SSB/CW/AM-N figures are for 10 dB S/N, 12 dB SINAD on FM | |||
| Squelch Sensitivity: | SSB/CW/AM | FM |
| 1.8 – 28 MHz: | 2.5 uV | – |
| 28 – 30 MHz: | 2.5 uV | 0.32 uV |
| 50 – 54 MHz: | 1 uV | 0.16 uV |
| 144/430 MHz: | 0.5 uV | 0.16 uV |
| Intermediate Frequencies: | 0 |
| 1st IF: | 68.33 MHz (SSB/CW/FM/AM) |
| 10.7 MHz (W-FM) | |
| 2nd IF: | 455 kHz |
| Image Rejection: | Better than 70 dB (1.8 – 30 MHz, 50 – 54 MHz) |
| 00 | Better than 60 dB (144 – 148 MHz, 430 – 450 MHz) |
| IF Rejection: | Better than 60 dB |
| Selectivity (-6 / -60 dB): | 0 |
| SSB/CW: | 2.2 kHz/4.5 kHz |
| CW: | 500 Hz/2.0 kHz (Optional YF-122C installed) |
| CW-N : | 300 Hz/1.0 kHz (OptionalYF-122CN installed) |
| AM: | 6 kHz/20 kHz |
| FM: | 15 kHz /30 kHz (-6 / -50 dB) |
| Audio Output: | 2.5 W into 4 Ohm @ 10% THD |
| Audio Output Impedance: | 4 Ohm – 16 Ohm |
|
Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya, dan hanya dijamin berfungsi pada band-band amatur saja. |
|
