Alinco DR-135 MKIII
Alinco DR-135 MKIII adalah radio rig generasi ketiga yang mempertahankan spesifikasi tinggi dari model sebelumnya. Tetai radio ini telah dibuat sesuai standar RoHS.

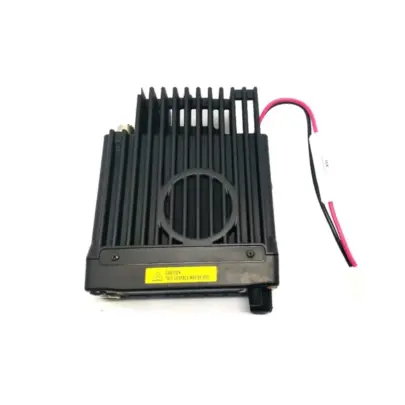

Radio rig ini mendukung komunikasi suara dan data dengan fitur, seperti: layar alfanumerik 7 karakter, pemakaian mudah, tiga pengaturan power output, mode FM lebar atau sempit dan pendingin besar untuk performa yang stabil.
Dukungan TNC internal EJ-41U untuk komunikasi paket dan APRS. Sementara konektor DSUB9 dan port data mempermudah koneksi dengan GPS atau perangkat lain.
Fitur-Fitur Alinco DR-135 MKIII
- Radio rig ini mendukung hingga 100 channel memori yang masing-masing dapat diberi label alfanumerik.

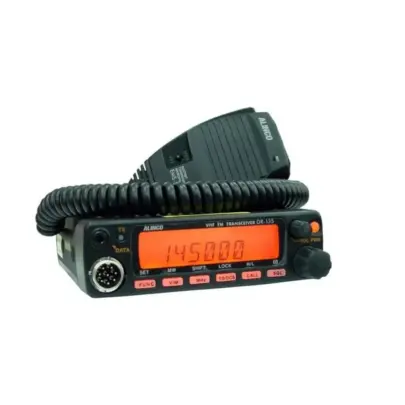

- Layar alfanumerik besar mendukung tiga mode tampilan: frekuensi, nomor channel dan label alfanumerik.
- Fitur CTCSS, DCS dan empat nada burst standar Eropa untuk kemudahan pemakaian.
- Tiga opsi power output yang dapat disesuaikan (50 watt, 20 watt atau 5 watt).
- Rig original Alinco ini mendukung mode FM konvensional dan sempit, memberikan fleksibilitas untuk kebutuhan komunikasi yang berbeda.
- Mode scan yang bervariasi untuk pencarian channel dengan cepat dan efisien.
- Radio ini mendukung kloning channel dan pengaturan menggunakan kabel.
- Alarm bawaan membantu melindungi perangkat dari pencurian dengan mengaktifkan peringatan suara jika perangkat dicuri.
- Pengaturan digital dan *TNC* tetap disimpan bahkan ketika perangkat dinyalakan atau dimatikan sehingga tidak perlu diatur ulang.

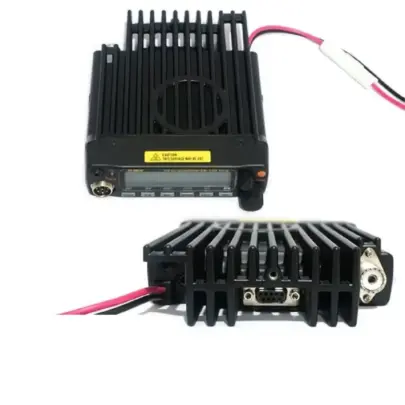

- Port data di panel depan untuk pengaturan cepat serta konektor DSUB9 di panel belakang untuk koneksi ke komputer.
- Mobile radio ini dapat dinyalakan atau dimatikan secara otomatis menggunakan kunci kontak kendaraan.
- Fitur *TCXO* (*Temperature Compensated Crystal Oscillator*) memastikan stabilitas frekuensi yang lebih baik bahkan dalam kondisi lokasi yang bervariasi.
- Tegangan power supply dapat ditampilkan di panel depan agar pengguna dapat memantau status power dengan mudah.
- Dengan TNC internal EJ-41U, radio ini dapat digunakan untuk komunikasi data paket dan APRS®.
- Dengan papan opsional EJ-47U, radio ini dapat mendukung mode suara digital F1E.
Spesifikasi
| General | |
| Frequency range | TX(T): 144-147.995MHz (FM) RX(T): 118-135.995 MHz (AM) RX(T): 136-173.995MHz (FM) TX&RX(E): 144-145.995MHz |
| Operating mode | 16K0F3E (FM)/8K50F3E (Narrow-FM) F1(9600bps)/F2(1200bps)/10F3 *1/A3E (RX only DR135TMkII) |
| Channel steps | 5, 8.33, 10, 12.5, 15, 20, 25, 30, 50 KHz |
| Memory channel | 100 channels + 1 quick recall (CALL) |
| Antenna impedance | 50 Ohm unbalanced |
| Frequency stability | +/- 2.5ppm TCXO |
| Power supply requirement | 13.8V DC +/- 15% negative ground |
| Current drain | Approx. 11.0A TX High Approx. 0.4A squelched |
| Usable temperature range | -10digC to +60digC (+14digF to 140digF) |
| Dimensions (w/o projection) | 142(W) x 40(H) x 174(D) mm 5.59″(W) x 1.57″(H) x 6.85″(D) |
| Weight | Approx. 1.0Kg (35.3oz) |
| Transmitter | |
| Power Output | Approx. 50W(HI) Approx. 20W(MID) Approx. 5W(LOW) |
| Modulation system | Variable reactance frequency modulation |
| Spurious emission | Less than -60dB |
| Maximum frequency deviation | +/- 5 KHz (FM) / +/- 2.5 KHz (NFM) |
| Receiver | |
| Receive system | Double-conversion superheterodyne |
| Sensitivity (-12dB SINAD) | Less than -16.0dBu |
| Intermediate frequency | 1st IF 21.7MHz, 2nd IF 450 KHz |
| Selectivity | -6dB: 12KHz or more -60dB: 28KHz or less (FM) -6dB: 6KHz or more -60dB: 16KHz or less (NFM) |
| Audio output power | More than 2.0W(8ohm 10%THD) |
