Icom IC-905
Icom IC-905 adalah radio komunikasi all-mode (SSB, CW, AM, FM, DV, DD) yang beroperasi pada frekuensi 144, 430/440, 1200, 2400, 5600 MHz, dan 10 GHz. Menggunakan teknologi RF Direct Sampling dan Down Conversion IF Sampling, IC-905 menghadirkan stabilitas frekuensi tinggi berbasis GPS-controlled oscillator (±65 ppb). Pengaturan unit RF terpisah meminimalisir kehilangan sinyal dengan pemasangan di dekat antena.
Fitur-Fitur Icom IC-905
Minim Kehilangan Sinyal
Dengan penempatan unit RF langsung di antena, sinyal transmisi dan penerimaan dapat beroperasi optimal. Ini dikarenakan panjang kabel koaksial yang digunakan hanya dalam hitungan inci.

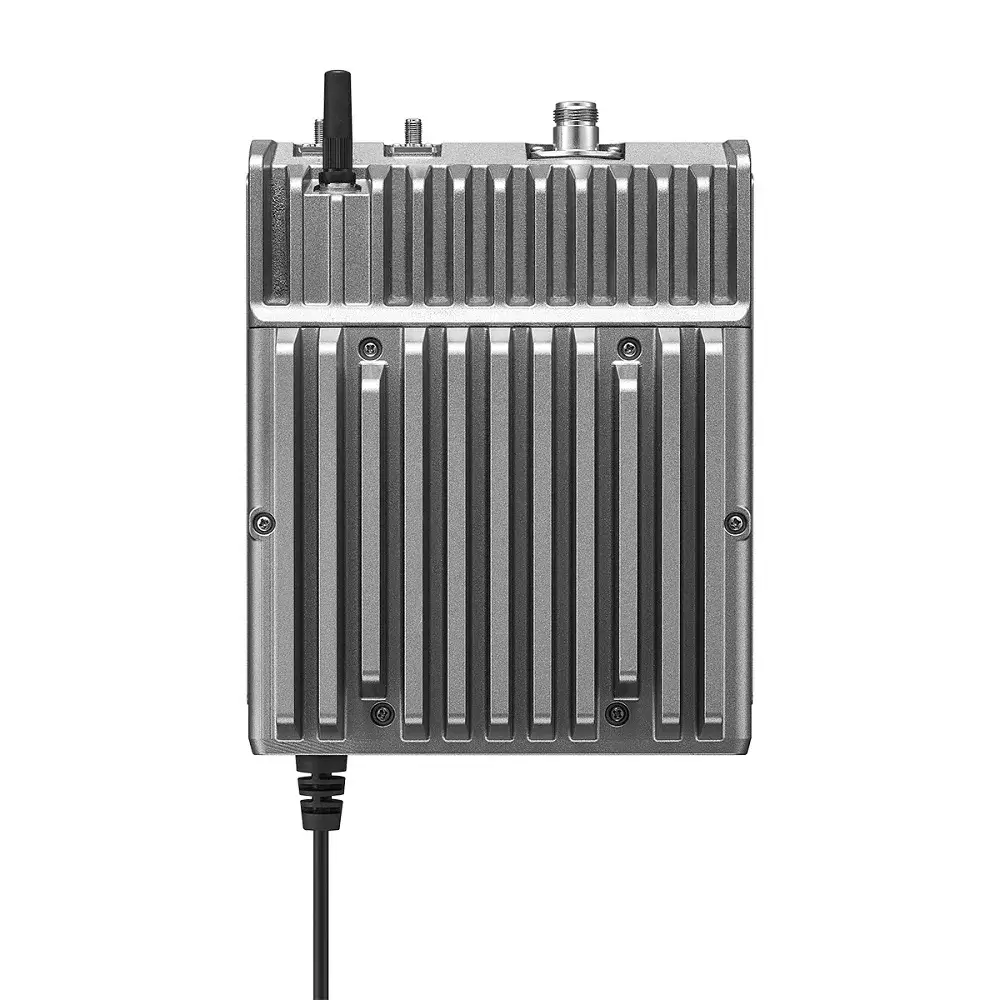

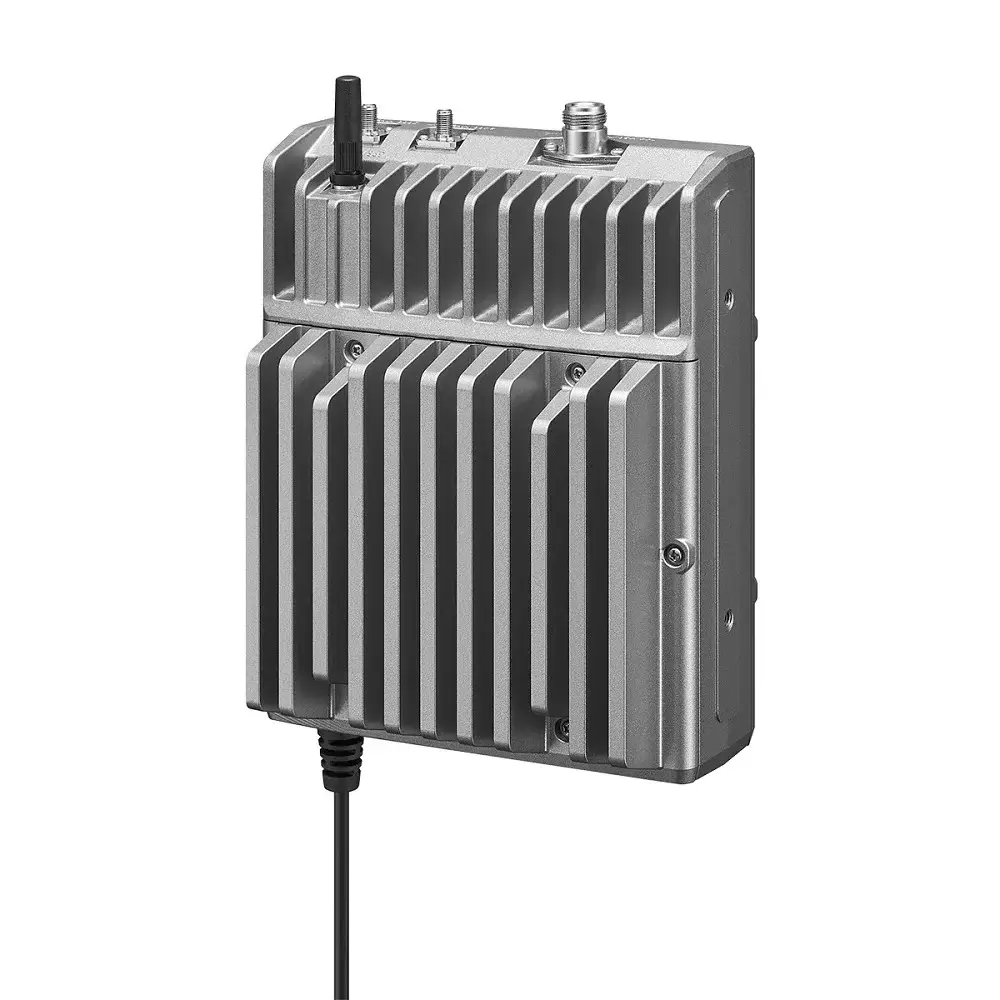

Pengaturan Unit Kontrol dan Unit RF Terpisah
Radio SSB (Single Side Band) ini dibuat dengan unit RF yang diposisikan di dekat antena bukan di ruang operator. Pendekatan ini mengurangi kehilangan sinyal akibat panjang kabel koaksial yang biasa ditemukan pada sistem SHF lama.
Ramah Pengguna

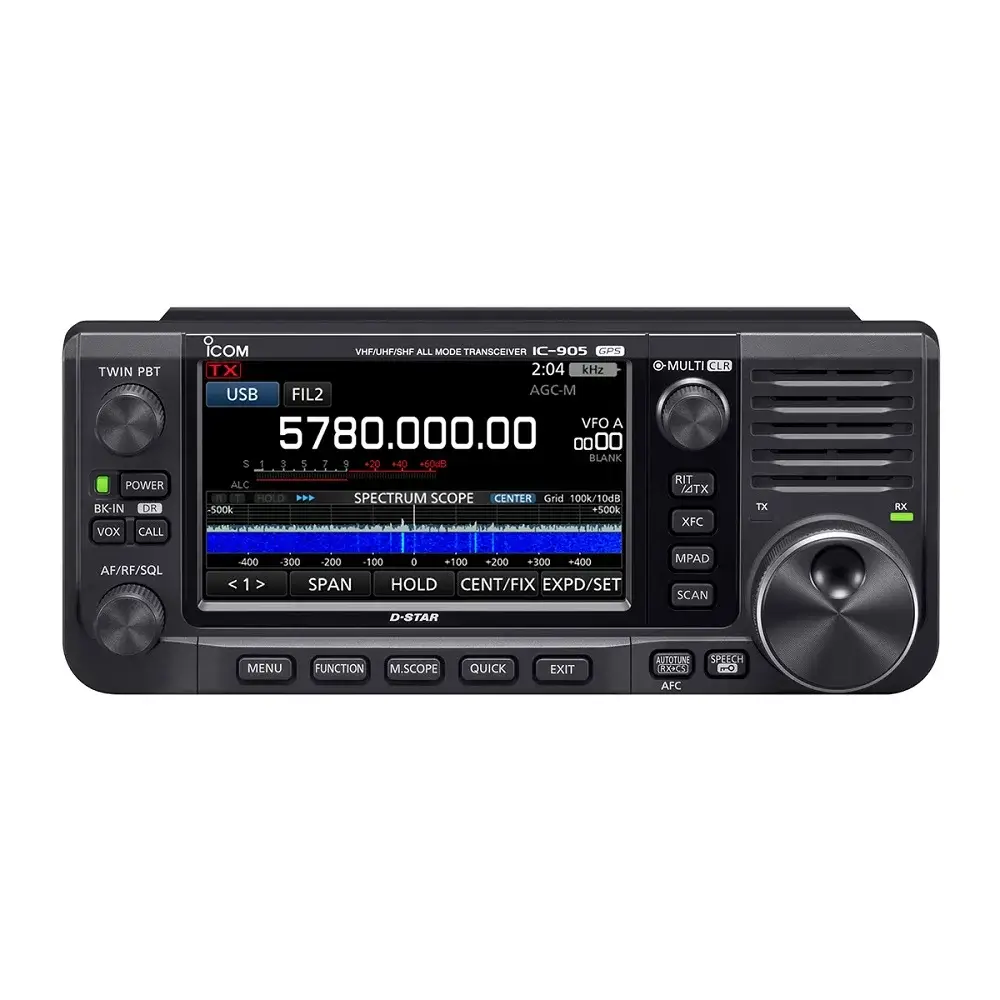

Unit kontrol radio single side band ini menggunakan desain dari radio SSB Icom IC-705 dengan menggunakan layar yang sudah familiar.
Pasokan Daya Melalui Kabel Kontrol
Power DC disuplai dari unit kontrol ke unit RF melalui kabel kontrol untuk meminimalisir kehilangan power. Selain itu, power untuk CX-10G disuplai dari unit RF IC-905.
Osilator Dikontrol GPS
Untuk keakuratan frekuensi di frekuensi SHF, SSB radio Icom ini dilengkapi osilator yang dikontrol oleh sinyal GPS (GNSS) dengan akurasi 1 pulsa per detik (1 PPS).
Spektrum Luas
Radio SSB original Icom memiliki fitur spectrum scope waktu dan tampilan waterfall untuk pemantauan spektrum dalam mode Center, Fixed, dan Scroll dengan jangkauan lebar hingga span 50 MHz.
Mode ATV (Amateur TV)
Radio SSB (Single Side Band) ini mendukung mode ATV (FM-TV) dengan sistem NTSC, PAL, dan SECAM. Dengan menyambungkan kamera analog, anda dapat mengirim dan menerima video secara langsung. Video yang diterima juga dapat ditampilkan melalui monitor eksternal melalui konektor AV-out.
Fitur D-STAR Lengkap
IC-905 mendukung mode DV dan DD, dan fitur DR (D-STAR Repeater), mode Terminal, dan mode Access Point. Radio ini juga dapat mengirim, menerima, dan menampilkan gambar yang diterima secara langsung.
Transverter 10 GHz
Perangkat tambahan CX-10G untuk mempermudah pemakaian di frekuensi 10 GHz dengan mengubah frekuensi menjadi sinyal IF 2400 MHz. Ketika tidak digunakan untuk 10 GHz, CX-10G secara otomatis akan masuk ke mode bypass.
Antena Opsional Bervariasi
Tersedia juga antena kolinear opsional untuk frekuensi 2400, 5600 MHz, dan 10 GHz, serta antena parabola khusus untuk frekuensi 10 GHz.
Fitur-Fitur Lain Icom IC-905
- 500 channel memori yang terbagi dalam 100 grup
- 50 titik batas scan, 2500 memori repeater, dan 300 memori GPS

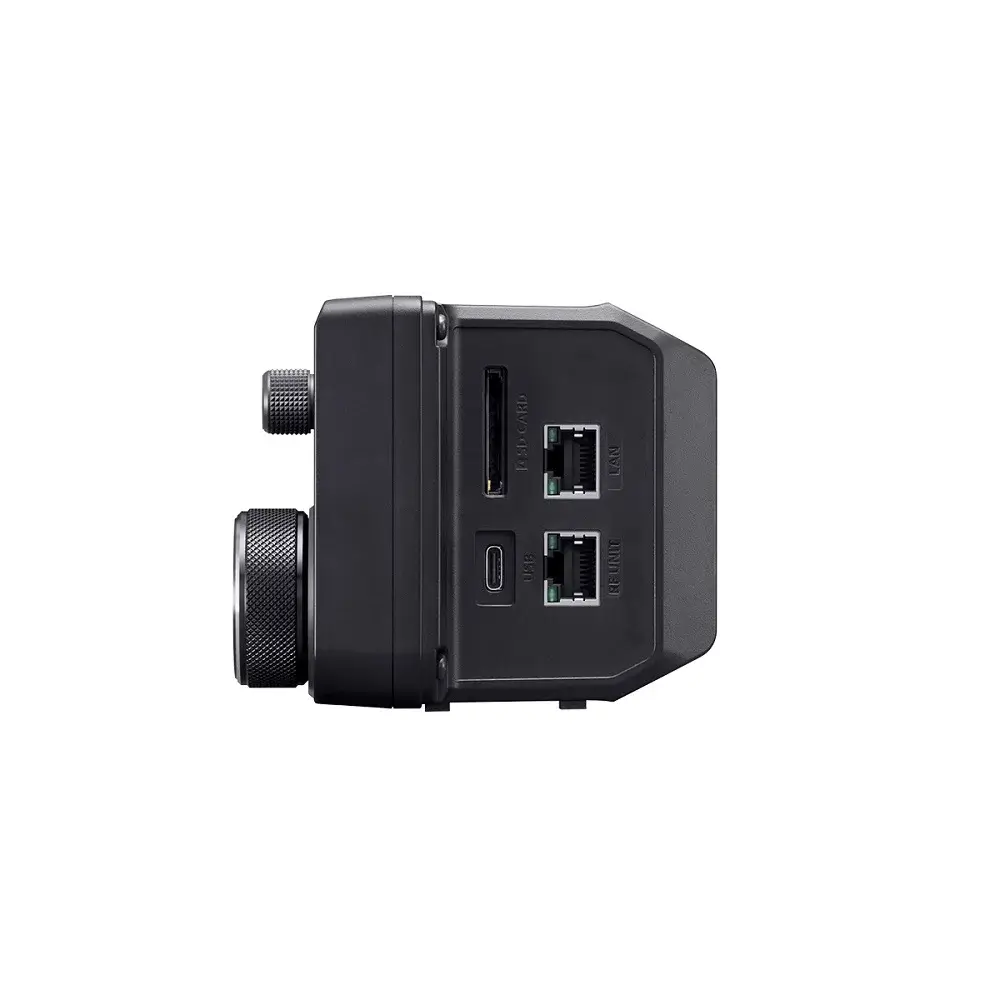

- Slot kartu memori untuk menyimpan data dan pengaturan
- Slot USB Type-C untuk komputer dan perangkat seluler
- Perlindungan panas power amplifier
- Fitur ⊿TX, RIT, dan AFC (Automatic Frequency Control)
- Preset mode FT8 satu sentuhan
- Pengaturan data cepat untuk mode SSTV, RTTY, PSK31, JT65B, dan FT8
- Lubang pola AMPS dan dudukan tripod 1/4-20 pada unit kontroller
- Dua channel panggilan untuk setiap frekuensi (2×6 frekuensi)
Spesifikasi Icom IC-905
GENERAL |
||
| Frequency coverage | ||
| USA version | 144-148, 430-450, 1240-1300, 2300-2309.999999, 2390.000001-2450, 5650-5925 MHz | |
| EUR version | 144-146, 430-440, 1240-1300, 2300-2450, 5650-5850 MHz | |
| Mode | SSB, CW, AM, FM, RTTY, DV, DD*1, ATV*1 | |
| Power supply requirement | 13.8 VDC ±15% (Controller unit) | |
| Antenna impedance | 50 Ω | |
| Operating temperature range | ||
| Controller unit | 0°C-50°C, 32˚F-122˚F | |
| RF Unit | –10°C-55°C, 14˚F-131˚F | |
| Frequency stability | Less than ±65 ppb (Total deviation) | |
| GPS-Controlled Oscillator | ||
| Current drain (at 13.8 VDC) | ||
| RX Max. audio/Standby | Less than 3 A/2 A (typical) | |
| TX Max. power | Less than 5.5 A | |
| Dimensions (W x H x D) | ||
| Controller unit | 200 x 83.5 x 82 mm; 7.9 x 3.3 x 3.2 in | |
| RF unit | 172 x 87 x 210 mm; 6.8 x 3.4 x 8.3 in | |
| Weight (Approximate) | ||
| Controller unit | 940 g; 2.1 lb. (supplied accessories not included) | |
| RF unit | 3.2kg; 7.1 lb. (supplied accessories not included) | |
| *1 1200 MHz and above. | ||
TRANSMITTER |
||
| Output power | ||
| 144, 430/440 MHz | SSB, CW, FM, RTTY, DV : 10 W | AM : 2.5 W |
| 1200 MHz | SSB, CW, FM, RTTY, DV, DD, ATV : 10 W | AM : 2.5 W |
| 2400, 5600 MHz | SSB, CW, FM, RTTY, DV, DD, ATV : 2 W | AM : 0.5 W |
| Modulation system | ||
| SSB | Digital PSN modulation | |
| FM | Digital Reactance modulation | |
| AM | Digital Low Power modulation | |
| DV, DD | Digital GMSK modulation | |
| ATV | Digital Reactance modulation | |
| Spurious emission | ||
| 144, 430/440 MHz | Less than -60 dBc | |
| 1200 MHz | Less than -53 dBc | |
| 2400, 5600 MHz | Less than -46 dBc | |
| Microphone impedance | 2.2 kΩ | |
RECEIVER |
||
| Receiver system | ||
| 144, 430/440 MHz | RF Direct Sampling | |
| 1200, 2400, 5600 MHz | Down Conversion IF Sampling | |
| IF Frequency | ||
| 1200 MHz | 1st IF: 331 ~ 371 MHz | |
| 2400, 5600 MHz | 1st IF: 914 MHz band, 2nd IF: 346 MHz band | |
Sensitivity |
||
| 144, 430, 1200, 2400 MHz bands | 5600 MHz band | |
| SSB, CW (Filter: SOFT) (at 10 dB S/N) | Less than -19 dBμV (0.11 μV) | Less than -16 dBμV (0.15 μV) |
| AM (at 10 dB S/N) | Less than 0 dBμV (1.0 μV) | Less than 3 dBμV (1.4 μV) |
| FM (at 12 dB SINAD) | Less than -15 dBμV (0.17 μV) | Less than -12 dBμV (0.25 μV) |
| DV (at 1% BER (PN9) | Less than -9 dBμV (0.35 μV) | Less than -6 dBμV (0.50 μV) |
| DD (at 1% BER (PN9) | Less than 4 dBμV (1.58 μV) (1200, 2400 MHz bands only) | Less than 7 dBμV (2.23 μV) |
| Sensitivity for RED | 144, 430/440, 1200, 2400, 5600 MHz bands | |
| SSB, CW (BW=2.4 kHz, Filter : SOFT, at 12 dB SINAD) | Less than -6 dBμV emf | |
| AM (BW=4 kHz, 60% modulation, at 12 dB SINAD) | Less than 0 dBμV emf | |
| FM (BW=7 kHz, 60% modulation, at 12 dB SINAD) | Less than -6 dBμV emf | |
Selectivity |
||
| SSB (BW=2.4 kHz, Filter: SHARP) | More than 2.4 kHz/-3 dB | |
| Less than 3.6 kHz/-60 dB | ||
| CW (BW=500 Hz) | More than 500 Hz/-3 dB | |
| Less than 700 Hz/-60 dB | ||
| RTTY (BW=500 Hz) | More than 500 Hz/-3dB | |
| Less than 700 Hz/-60 dB | ||
| AM (BW=6 kHz) | More than 6.0 kHz/-3 dB | |
| Less than 15 kHz/-60 dB | ||
| FM (BW=15 kHz) | More than 12.0 kHz/-6 dB | |
| Less than 20 kHz/-60 dB | ||
| DV (Ch. Spacing=12.5 kHz) | Less than -50 Db | |
| DD (Ch. Spacing=300 kHz) | Less than -40 dB | |
Audio output power |
||
| Internal SP | More than 530 mW (12 Ω, 1 kHz, 10% distortion) | |
| External SP | More than 200 mW (8 Ω, 1 kHz, 10% distortion) | |
| AV-OUT | More than -6 dBV (600 Ω, Max. power) 1 V p-p typ. (Test pattern) | |
AF Output Impedance |
||
| External SP | 8 Ω | |
| AV-OUT | 600 Ω (Audio), 75 Ω (Video) | |
| *Specifying PREAMP ON in 144, 430/440, and 1200 MHz bands. No switching function for PREAMP ON/OFF in 2400 and 5600 MHz bands. | ||
| * All stated specifications are subject to change without notice or obligation. | ||
Aksesoris Standar Icom IC-905
- Aksesoris konektor
- CW Key Plug
- Kabel power – OPC-2488
- Kabel kontrol
- Antena GPS
- Microphone – HM-243
- Cushion sheet
- Bracket
- U-bolt clamp kit
- Spare fuse
Aksesoris Opsional Icom IC-905
- 10 GHz Transverter – CX-10G
- Antena Collinear – AH-24, AH-56, AH-100, AH-109PB
- Desktop Stand – MBF-705
- Kabel kontrol – OPC-2513, OPC-2509
