Diamond Antenna A1430S7

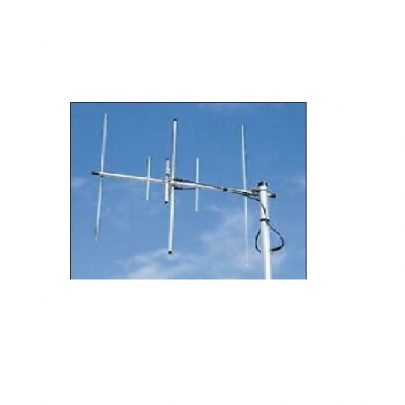

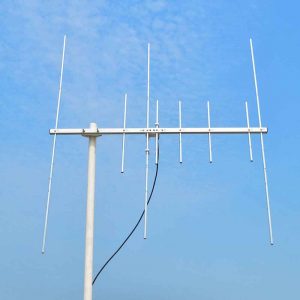

Diamond A1430S7: 144/430MHz: 7-ELEMENTS PHASED DRIVE BEAM ANTENNA YAGI

Antena base Diamond Antenna A1430S7 adalah pilihan yang ideal untuk penggunaan pada frekuensi 144/430MHz (2m/70cm). Dengan fitur-fitur seperti 7 elemen phased drive beam antena Yagi, gain tinggi, rasio SWR yang rendah, dan desain yang ringan dan mudah dipasang, antena ini menawarkan kinerja yang tinggi dan keandalan untuk komunikasi radio amatir dan profesional. Faktor-faktor seperti daya maksimum 100W, konektor MJ yang kompatibel, kecepatan angin terukur yang tinggi, serta rasio FB yang baik, semakin menambah keunggulan Diamond A1430S7 sebagai solusi antena yang efisien dan efektif.

7-Elemen Phased Drive Beam Antena Yagi

Diamond A1430S7 memiliki 7 elemen phased drive beam yang terdiri dari 3 elemen pada frekuensi 144MHz dan 5 elemen pada frekuensi 430MHz. Desain ini memungkinkan antena untuk menghasilkan pola radiasi yang lebih terarah, sehingga meningkatkan kekuatan sinyal yang diterima dan mengurangi interferensi dari sinyal yang tidak diinginkan.

Frekuensi: 144/430MHz (2m/70cm)

Antena repeater / base ini dirancang untuk bekerja pada frekuensi 144/430MHz (2m/70cm), sehingga cocok untuk penggunaan pada band VHF dan UHF yang populer di kalangan radio amatir dan profesional.

Panjang Boom: 1,25m

Dengan panjang boom 1,25m, Diamond A1430S7 memiliki ukuran yang kompak dan mudah dipasang di berbagai lokasi.

Panjang Elemen: 1,02m (Maks)

Panjang elemen maksimum pada antena ini adalah 1,02m, yang memberikan keseimbangan antara kinerja dan ukuran yang mudah diatur.

Berat: 0,95kg

Antena ini memiliki berat 0,95kg, yang membuatnya ringan dan mudah dipasang dan dikelola.

Gain: 7,5dBi (144MHz), 9,3dBi (430MHz)

Diamond A1430S7 menawarkan gain yang tinggi sebesar 7,5dBi pada frekuensi 144MHz dan 9,3dBi pada frekuensi 430MHz. Gain yang tinggi ini memungkinkan antena untuk menghasilkan sinyal yang kuat dan jelas, sehingga meningkatkan kualitas komunikasi.

Daya Maksimum Diamond Antenna A1430S7: 100W (FM)

Antena ini memiliki rating daya maksimum 100W (FM), yang memungkinkan pengguna untuk mengoperasikan perangkat pada tingkat daya yang lebih tinggi tanpa merusak antena.

Impedansi Diamond Antenna A1430S7: 50Ω

Impedansi Diamond A1430S7 adalah 50Ω, yang sesuai dengan standar yang umum digunakan pada peralatan radio.

SWR Diamond Antenna A1430S7: Kurang dari 1,5

Antena ini memiliki rasio SWR kurang dari 1,5, yang menunjukkan efisiensi yang baik dalam mentransfer energi dari pemancar ke antena.

Konektor Diamond Antenna A1430S7: MJ

Diamond A1430S7 menggunakan konektor MJ, yang kompatibel dengan berbagai perangkat radio dan aksesori.

Kecepatan Angin Terukur: 35m/det.

Antena ini memiliki kecepatan angin terukur sebesar 35m/det., yang berarti antena ini dapat menahan kondisi angin yang kuat tanpa mengalami kerusakan atau kegagalan struktural.

Diameter Tiang yang Diterima: φ25-φ62

Diamond A1430S7 dapat dipasang pada tiang dengan diameter antara φ25 hingga φ62, yang memberikan fleksibilitas dalam pemilihan tiang dan pemasangan antena.

Luas Permukaan Angin: 0,17 m2

Antena ini memiliki luas permukaan angin sebesar 0,17 m2, yang memungkinkan antena untuk menahan tekanan angin yang lebih tinggi dan mengurangi risiko kerusakan akibat angin.

Tipe: Antena Beam 3-elemen (144MHz) / Antena Beam 5-elemen (430MHz)

Diamond A1430S7 menggabungkan dua jenis antena beam dalam satu desain, dengan 3 elemen pada frekuensi 144MHz dan 5 elemen pada frekuensi 430MHz. Hal ini memungkinkan antena untuk menyediakan kinerja yang optimal pada kedua frekuensi.

Rasio FB: Lebih dari 11,5dB (144MHz), Lebih dari 8,0dB (430MHz)

Antena ini menawarkan rasio FB (Front-to-Back) lebih dari 11,5dB pada frekuensi 144MHz dan lebih dari 8,0dB pada frekuensi 430MHz. Rasio FB yang baik ini membantu mengurangi interferensi dan meningkatkan kualitas sinyal yang diterima.

Radius Putar Diamond Antenna A1430S7: Sekitar 1,2m

Diamond A1430S7 memiliki radius putar sekitar 1,2m, yang memungkinkan antena untuk berputar dengan mudah dan memungkinkan pengguna untuk mengarahkan antena ke arah yang diinginkan.

Spesifikasi Diamond Antenna A1430S7

Spesifikasi	Nilai
7-Elements Phased Drive Beam Antenna Yagi
Frequency	144/430MHz (2m/70cm)
Boom length	1.25m
Element length (Max)	1.02m
Weight	0.95kgs
Gain (144MHz, 430MHz)	7.5dBi, 9.3dBi
Max. power rating (FM)	100W
Impedance	50Ω
SWR	Less than 1.5
Connector	MJ
Rated wind velocity	35m/sec.
Mast diameter Accepted	φ25-φ62
Wind surface area	0.17 m2
Type (144MHz, 430MHz)	3-elements beam, 5-elements beam
FB ratio (144MHz, 430MHz)	More than 11.5dB, More than 8.0dB
Turing radius	Approx. 1.2m
