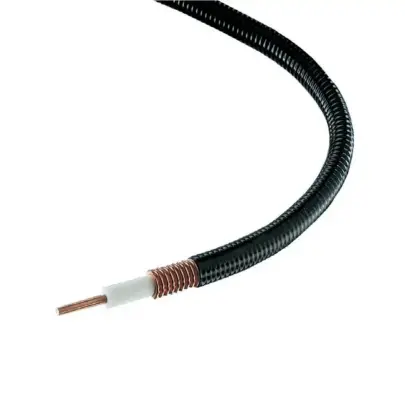

Andrew Heliax FSJ4-50B

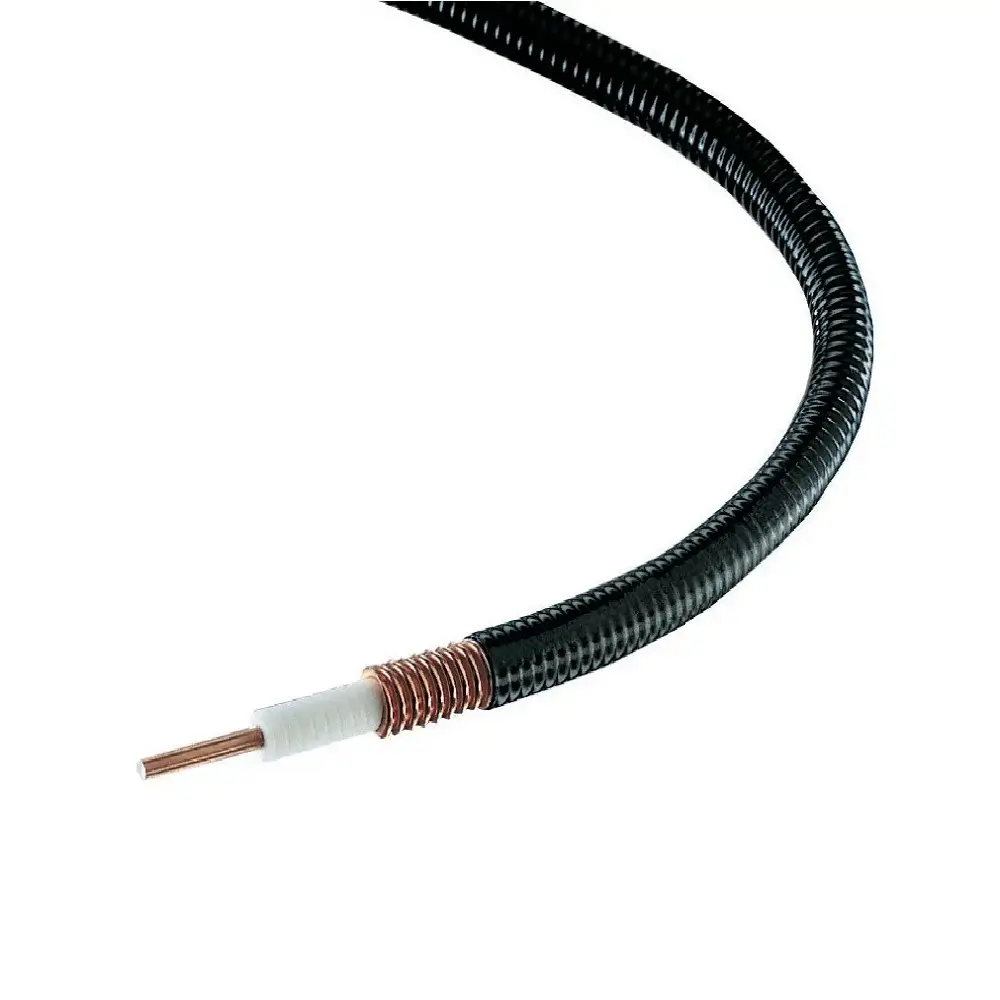

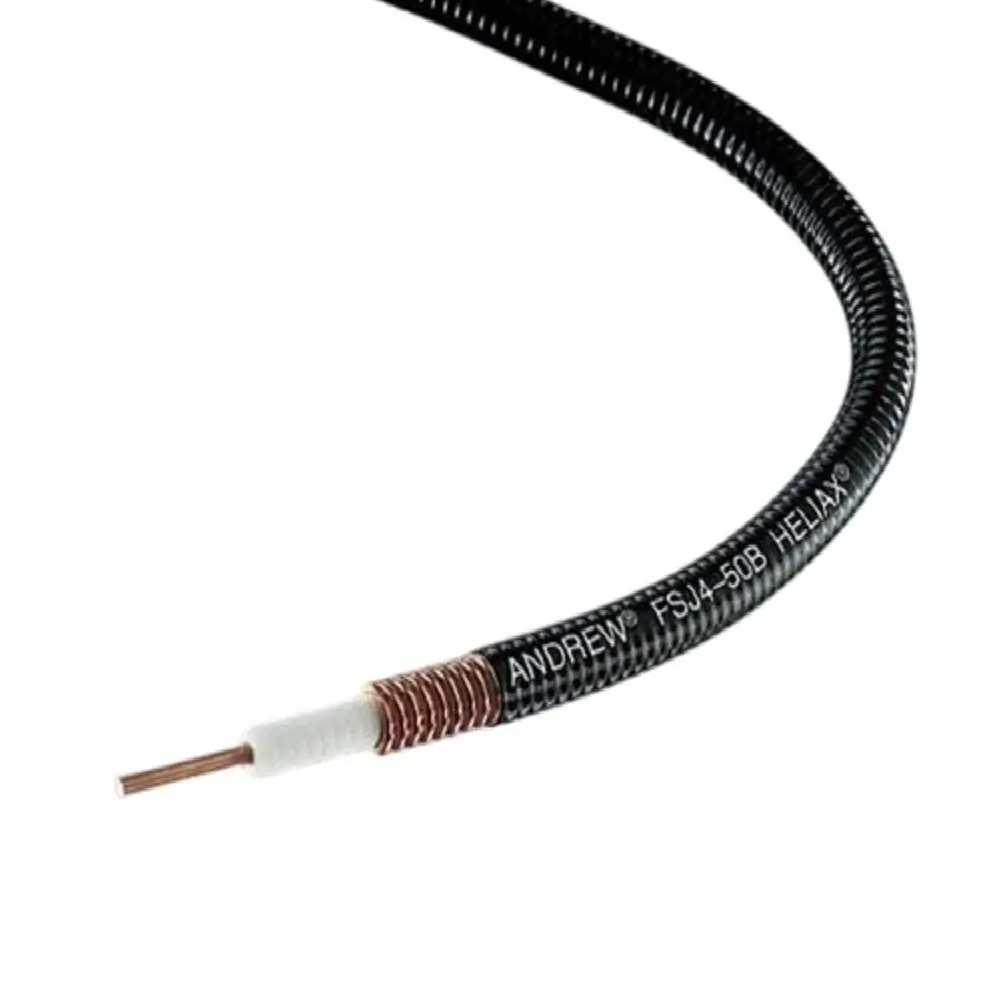

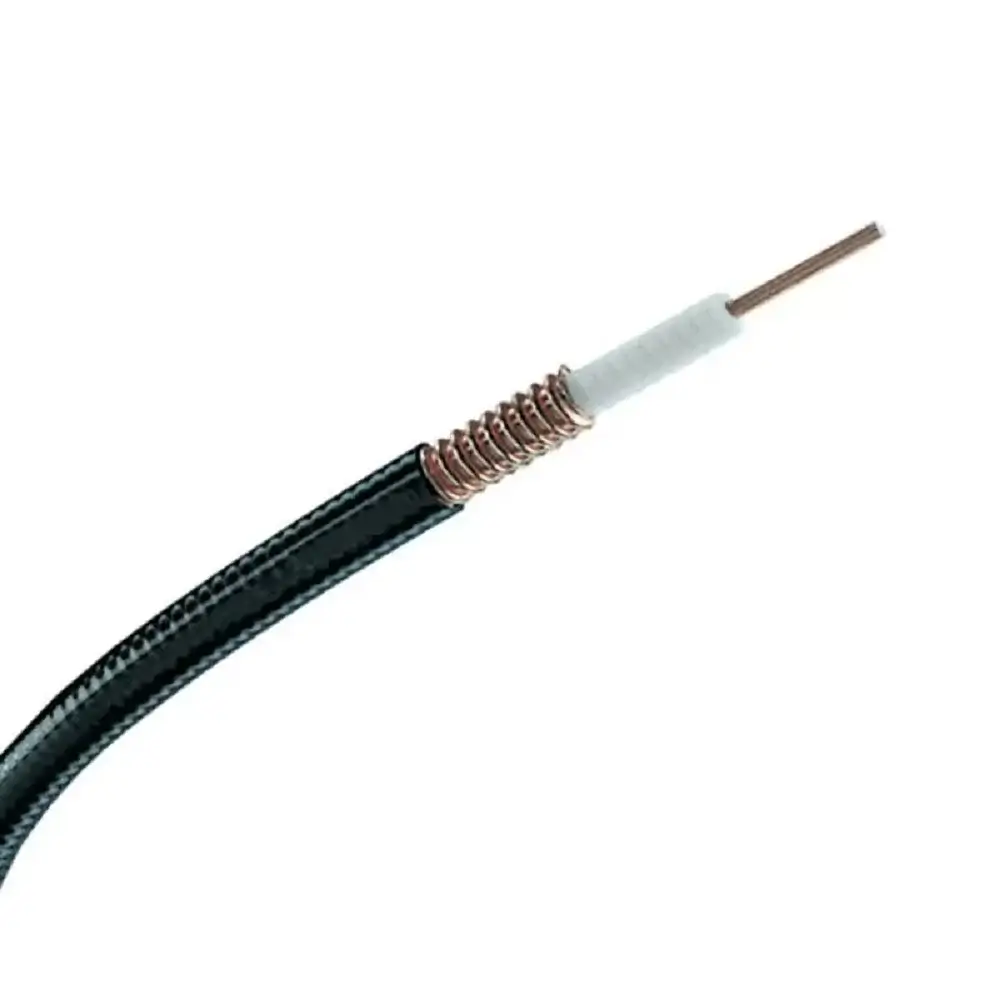

Kabel Andrew Heliax FSJ4-50B adalah kabel koaksial yang sangat fleksibel. Kabel ini memiliki bagian tembaga yang bergelombang dan dilapisi jaket luar berwarna hitam. Kabel ini cocok untuk berbagai kebutuhan transmisi sinyal.
Fitur-Fitur Andrew Heliax FSJ4-50B
Bahan Polyethylene (PE)
Lapisan luar kabel Heliax ini menggunakan bahan Polyethylene (PE). Bahan ini terkenal kuat, tahan cuaca, dan dapat melindungi kabel dari kelembapan sehingga lebih awet untuk pemakaian jangka panjang.

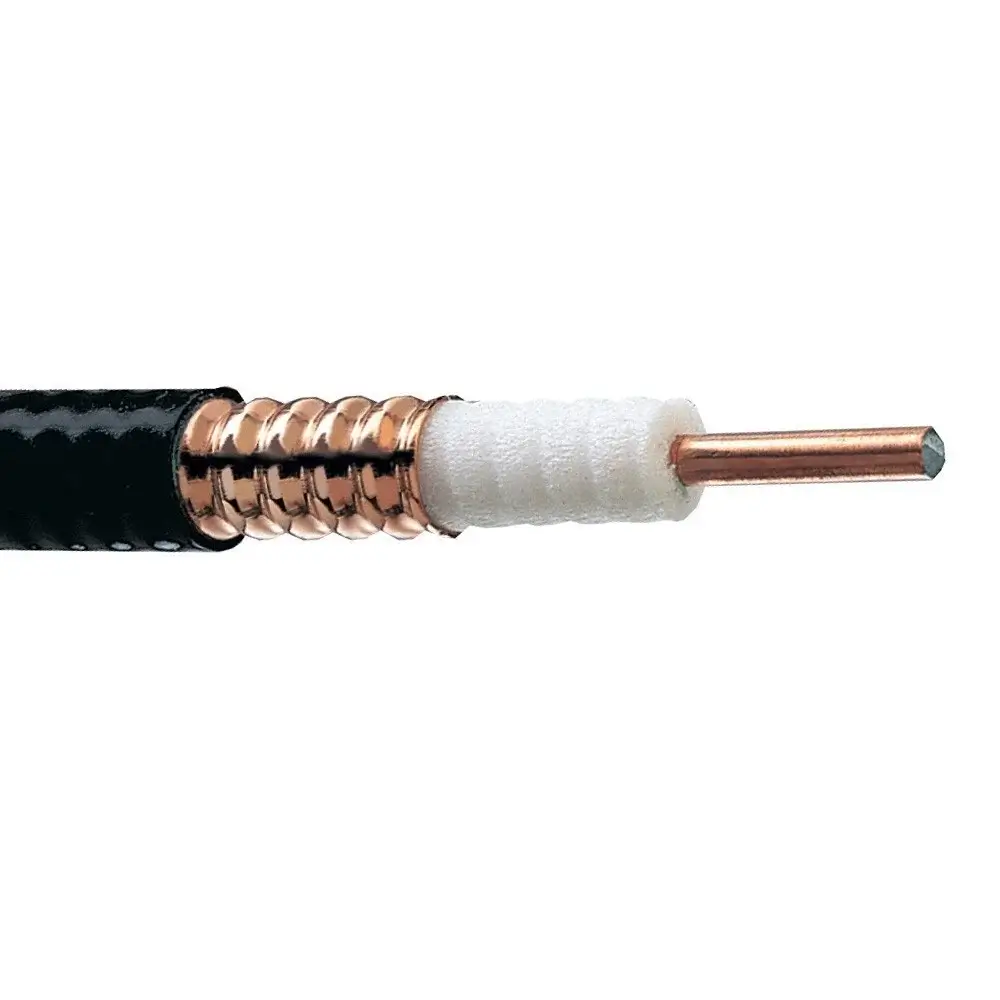

Konduktor Luar: Tembaga Bergelombang
Bagian luar kabel Andrew Commscope ini dibuat dari tembaga bergelombang. Desain ini tidak hanya menjaga kualitas transmisi sinyal, tetapi juga membuat kabel lebih kuat dan mudah dipasang.
Isolator Dalam: Busa Polyethylene (Foam PE)
Di bagian tengah kabel terdapat busa Polyethylene yang berfungsi sebagai isolator. Bahan ini membantu menjaga kestabilan sinyal dengan mengurangi rugi-rugi daya.
Tingkat Kelenturan Fleksibel
Kabel Andrew ini dibuat dengan sangat fleksibel sehingga mudah ditekuk atau dipasang di jalur yang berbelok tanpa mengurangi kualitas sinyal.
Konduktor Dalam: Kawat Aluminium Berlapis Tembaga
Bagian inti kabel ini menggunakan kawat aluminium yang dilapisi tembaga. Gabungan ini membuat kabel lebih ringan, tetapi tetap memiliki kemampuan hantar listrik yang baik.
Spesifikasi Andrew Heliax FSJ4-50B
| Product Classification | |
| Product Type | Coaxial wireless cable |
| Product Brand | HELIAX® | SureFlex® |
| Product Series | FSJ4-50B |
| Ordering Note | ANDREW® standard product (Global) |
| General Specifications | |
| Product Number | 520093902/00 | SZ520093902/00 |
| Flexibility | Superflexible |
| Jacket Color | Black |
| Performance Note | Attenuation values typical, guaranteed within 5% |
| Dimensions | |
| Diameter Over Dielectric | 8.89 mm | 0.35 in |
| Diameter Over Jacket | 13.462 mm | 0.53 in |
| Inner Conductor OD | 3.556 mm | 0.14 in |
| Outer Conductor OD | 12.192 mm | 0.48 in |
| Nominal Size | 1/2 in |
| Electrical Specifications | |
| Cable Impedance | 50 ohm ±1 ohm |
| Capacitance | 82.7 pF/m | 25.207 pF/ft |
| dc Resistance, Inner Conductor | 2.69 ohms/km | 0.82 ohms/kft |
| dc Resistance, Outer Conductor | 5.12 ohms/km | 1.561 ohms/kft |
| dc Test Voltage | 2500 V |
| Inductance | 0.207 µH/m | 0.063 µH/ft |
| Insulation Resistance | 100000 MOhms-km |
| Jacket Spark Test Voltage (rms) | 5000 V |
| Operating Frequency Band | 1 – 10200 MHz |
| Peak Power | 22.5 kW |
| Velocity | 81% |
